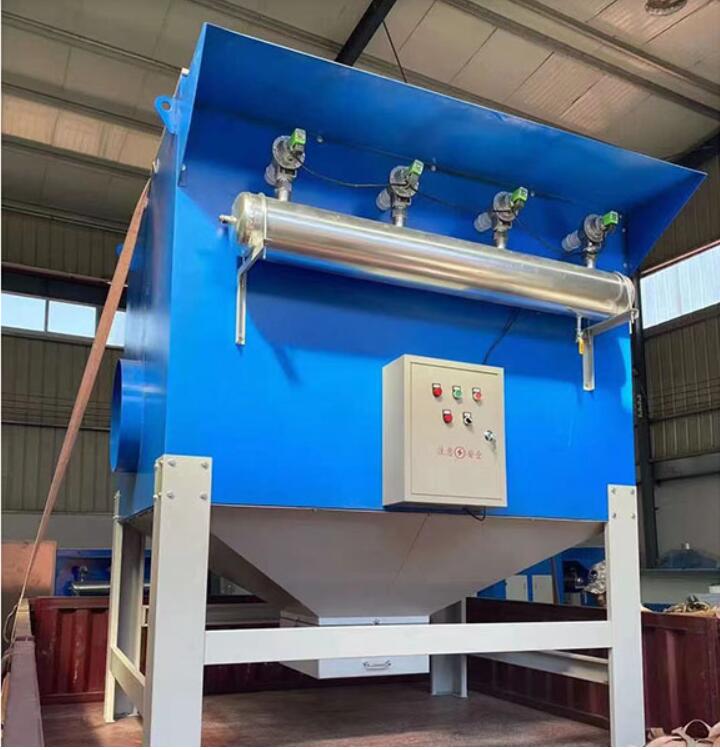

一、濾筒式除塵器的工作原理:
當污濁的空氣通過吸塵口采集,進入過濾器。迎面是一個空氣導流板,用來改變氣流方向,使氣流向上流動,進入過濾室內,這樣可避免直接沖擊濾芯。經過過濾筒過濾分離,過濾后干凈的空氣通過消聲排入外界,完成過濾的全過程。在濾芯的自動清洗功能下,落入粉塵容器,進行收集。
二、濾筒除塵器處理工藝流程設計:
客戶現場有很多工況,大概有15個左右,那么把它全部收集起來,進一根主管道,進來以后一步先經過一個旋風,因為它打磨會有一些大的粉塵,然后如果用旋風的話,可以前期有一個60%左右的處理效果,可以把它一步粗過濾,然后經過一個濾筒除塵器,濾筒除塵器的話因為屬于過濾效率高,過濾效率在99.9%,那么經過濾筒以后它這個粉塵排放肯定達標了,后再經過一個引風機,然后引風機后面接一個煙囪,這是一個工藝流程。
那么我們在實際做的時候,這個項目是遇到了兩個問題,也不說難點,客戶提出兩個問題:
1、脈沖可能是吹不干凈
因為客戶一開始提出來他是用28個濾筒,28個濾筒呢,我們一開始排列是4*7方式,那么等于說一個脈沖閥噴四個濾筒,一共是7個脈沖閥這樣噴。
但這樣的方式有一個缺點,因為濾筒用的是1米2長的,然后一個脈沖閥噴四個可能會比較吃力噴不干凈。
于是我們注意一下,我們給客戶當時選了27個濾筒,這其實并不是偷工減料,因為27個濾筒的話是3*9排列,那么一個濾筒的過濾面積,也是十幾個平臺放在二十個平臺,其實并不影響整套除塵系統的一個除塵效率,因為這樣排以后,它用9個脈沖閥,每個脈沖閥吹3個濾筒,那么它效果會非常好,灰清的干凈的話它除塵效果也會好。
2、氣流的入口的選擇在哪里?
這個問題是正常氣流進來是進灰斗,進灰斗它有什么好處呢?
一它直接在這邊一碰它粉塵往下掉,這是重力原因一層,然后上去過濾;
二個是另一個方法缺點是,客戶他因為這邊有東西干涉,他只能在這邊進風,那么這個地方進風有一個缺點,它缺點是風進來以后直接對著濾筒吹,它會把前面幾個濾筒吹壞,那在這一塊我們實際操作過程中,給他設備加長了大概40公分到50公分,進口這邊有一塊導流板往下導,加一塊導流板讓氣流先往下,再往上經過,這樣不會損害到前面的濾筒了。
以上兩個問題處理好了以后,剩下各種粉塵的排放效果非常好。
