一、概述
XDC系列新型袋收塵器是經過廣泛調查研究，在吸取國內外同類設備_經驗的基礎上，我公司又開發研制的一種新型收塵器，它廣泛適用于水泥行業的生料磨、水泥磨，包裝機等設備各種揚塵點的粉塵收集，其效果顯著，深受用戶歡迎，當采用_濾袋，加設泄爆門、機體接地等措施時，可用于煤磨系統的粉塵收集。
二、主要技術特點：
1、機體結構緊湊，布局合理，與其他處理相同風量的收塵器相比，占地面積小，過濾面積大。
2、運動部件少，密封性能好，分室清灰，連續性工作。分室反吹清灰，效果顯著。
3、濾袋結構特殊，耐腐、耐濕性好，分室換袋，維護管理方便。
4、可自動、手動控制，操作簡便可靠。
三、結構及工作原理

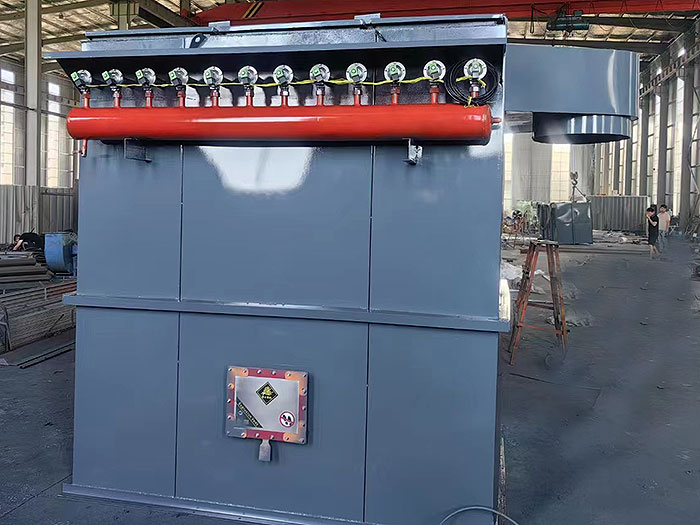

1、設備結構包括：出風口、箱體、進風口、反吹風機、灰斗、雙動卸灰閥。
2、型號說明：
例如XDC24—125中：
XDC：新型袋式收塵器；
24：濾袋數量為24條；
125：有效過濾面積為125m2。
3、工作原理
1）XDC系列新型袋收塵器采用慣性收塵和袋式收塵相結合的方式，因此具有二級收塵的效果，含塵氣體由入口首_入帶有傾斜板的預收塵室，利用含塵氣流方向的急劇改變，粗顆粒粉塵撞在導向板上，首先落入灰斗，其余隨氣流進入裝有濾袋的過濾室，粉塵附著于濾袋的外表面，凈氣透過濾袋后，經上部凈氣室、排風道由風機排出。
2）隨著濾袋織造物表面附著粉塵層的增厚，收塵器阻力隨即上升，需進行清灰，利用吹入濾袋內的反向氣流進行清灰，這種反向氣流由里向外可吹透濾袋，清灰工作逐室進行。各室的切換閥動作由電磁閥控制壓縮空氣帶動氣缸來完成的，整個清灰過程由反吹風機、氣缸及清灰控制系統完成。
3）控制系統有微機自動控制，普通自動控制及手動控制三種方式（自動控制兼有手動控制功能），可供用戶選擇。
四、設計參數
1、收塵器允許入口粉塵濃度：≤150g/Nm3；
2、工作溫度：高于露點10℃低于120℃；
3、過濾風速：0.6-0.8m/min；
4、收塵器阻力：≤1500Pa（150mmH2O）；
5、收塵效率： 99.9%
五、安裝及調試
1、為方便運輸本設備均分體發運交貨，用戶收到設備后，先按發貨清單檢查是否缺件，在運輸過程中是否有損壞，對運輸過程中造成的損壞應及時修復，缺件及時補齊。
2、對運動部件進行專人檢查，轉動或滑動部位要涂潤滑脂，使機件正常動作。
3、安裝設備自下而上，先檢查地腳基礎是否平整一致，修整后把下部的部件（如支架、灰斗等）安裝妥當，支架、灰斗固定后再吊裝中部箱體及檢修平臺，然后安裝壓氣系統及電氣信號系統。
4、安裝壓縮空氣管路時，要_管道內的污物，以防止阻塞，安裝后調壓閥調至規定壓力進行試壓。
5、按電控說明書安裝電源及控制線路，然后進行整機試車。
6、由于技術的不斷進步，樣本中尺寸與實物若有差別，恕不另行通知。
